Test Tan Delta (tan δ) : Un Guide Détaillé pour Ingénieurs et Techniciens

Dans le secteur de l’ingénierie électrique, où la fiabilité des réseaux d’énergie est primordiale, le maintien de l’isolation des équipements représente un enjeu critique. Une défaillance isolante peut entraîner des pannes coûteuses, des risques de sécurité ou même des blackouts généralisés. Parmi les outils de diagnostic les plus efficaces et les plus répandus figure le test Tan Delta, également désigné sous les appellations de test du facteur de perte (Dissipation Factor Test) ou test de l’angle de perte.

Ce test, dont l’appellation la plus courante reste « Tan Delta », permet d’évaluer avec précision la qualité diélectrique des matériaux isolants en quantifiant les pertes d’énergie associées à leurs imperfections. Mais au-delà de son nom, quel est le principe sous-jacent de ce test ? Est-il exclusivement dédié aux transformateurs de puissance, ou s’étend-il à d’autres équipements ?

Dans cet article détaillé, nous plongerons au cœur de cette méthode, en nous appuyant sur des explications techniques approfondies, des schémas explicatifs et des illustrations issues de diagrammes de phase, de connexions de test et de guides pratiques. Nous explorerons son principe fondamental, ses méthodes de mise en œuvre, ses applications variées, ses limites, et des perspectives d’évolution, pour offrir une vue d’ensemble complète et accessible aux ingénieurs, techniciens et responsables de maintenance.

Qu’est-ce que le Test Tan Delta ? Fondements Théoriques et Contexte Pratique

Le test Tan Delta est une technique non destructive de mesure qui analyse les propriétés diélectriques d’un matériau isolant en mesurant les pertes d’énergie engendrées par ses imperfections. En théorie idéale, un isolant pur agit comme un condensateur parfait : sous l’application d’une tension alternative (AC), le courant qui le traverse est purement capacitif et précède la tension de exactement 90 degrés (π/2 radians). Il n’y a aucune composante résistive en phase avec la tension, ce qui signifie une absence totale de pertes ohmiques ou diélectriques.

Cependant, dans le monde réel, aucun isolant n’atteint cette pureté absolue. Des facteurs environnementaux ou intrinsèques – tels que l’humidité infiltrée, les impuretés dans l’huile isolante, les microfissures dues au vieillissement, ou les décharges partielles (partial discharges) – introduisent une composante résistive. Cela déforme le diagramme de phase, créant un angle de perte δ (delta) entre le vecteur tension (U) et le vecteur courant total (I). La tangente de cet angle, notée tan δ, quantifie précisément cette imperfection et correspond au facteur de perte ou facteur de dissipation (Dissipation Factor, DF).

Plus tan δ est faible (proche de zéro), plus l’isolant est performant ; une valeur élevée signale une dégradation potentielle. Typiquement exprimé en pourcentage (%) ou en unités adimensionnelles (×<10^{-3}), un tan δ inférieur à 0,5 % indique une isolation saine pour la plupart des équipements haute tension. Ce test est particulièrement sensible aux variations, ce qui en fait un indicateur précoce de problèmes, bien avant une défaillance catastrophique.

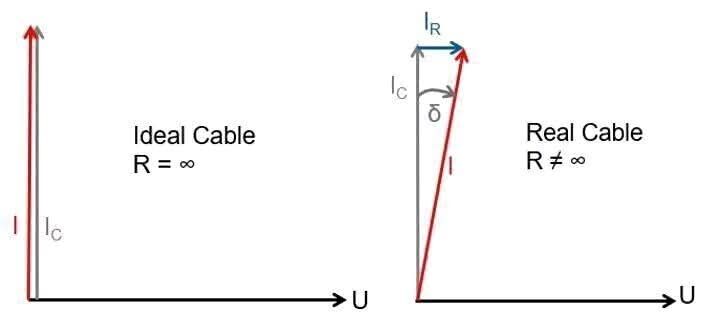

Pour illustrer ce concept, considérons le diagramme de phase représenté dans la Figure suivante (basé sur une illustration comparative fournie). À gauche, le système de câble idéal (R = ∞) montre un courant purement capacitif (Ic) perpendiculaire à la tension U, avec un angle δ = 0°. À droite, le système réel avec pertes (R ≠ ∞) introduit un courant résistif (Ir) en phase avec U, et un courant capacitif (Ic) légèrement décalé. L’angle δ émerge entre Ic et le vecteur résultant I, soulignant visuellement comment les pertes « penchent » le diagramme vers une perte d’énergie. Mathématiquement :

• Courant capacitif (Id ou Ic) : en quadrature avec U (90° avance).
• Courant de perte (Ir) : en phase avec U (0°).
• tan δ = Ir / Id, où le rapport reflète la proportion de pertes par rapport à la composante idéale.

Cette représentation vectorielle est fondamentale pour comprendre pourquoi le test Tan Delta est un « thermomètre » des isolants : il capture les écarts subtils qui échappent aux mesures ohmiques classiques.

Le Principe Fondamental du Test : De la Théorie à la Mesure Pratique

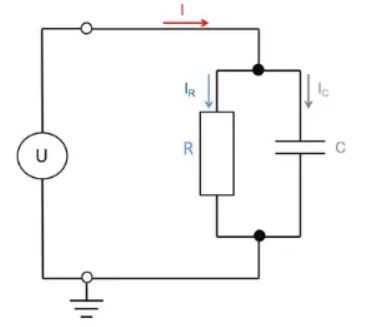

Au cœur du test Tan Delta se trouve une modélisation simple mais puissante : l’échantillon isolant est traité comme un condensateur équivalent en série (C en parallèle avec R). Une source de tension alternative est appliquée, et un analyseur mesure simultanément la magnitude et la phase du courant résultant par rapport à la tension. La tangente de l’angle de phase δ fournit directement tan δ.

Le processus expérimental est itératif et progressif :

1. Préparation : L’équipement est déconnecté de toute source d’alimentation, mis à la terre pour la sécurité, et les points de test (bornes haute tension, basse tension et terre) sont identifiés.
2. Application de la tension : Une tension test (généralement de 0,5 kV à 10 kV, selon l’équipement) est appliquée en mode AC, à une fréquence contrôlée.
3. Mesure : L’appareil enregistre le courant total, décompose en composantes Ir et Id, et calcule tan δ. Des lectures multiples à différents niveaux de tension ou fréquences permettent de tracer des courbes diagnostiques.
4. Interprétation : Les valeurs sont comparées à des seuils normatifs (ex. : IEC 60076-3 pour les transformateurs) et à des historiques pour détecter des tendances.

Ce test est hautement sensible aux dégradations :

• Humidité ou ouvertures dans les enroulements : Augmente Ir, donc tan δ (jusqu’à +20 % ou plus).
• Impuretés dans l’huile isolante ou décharges partielles : Introduit des pics non linéaires à hautes tensions.
• Vieillissement : Les équipements anciens affichent des tan δ 2 à 5 fois supérieurs aux neufs, dus à la dépolymérisation du papier isolant ou à l’oxydation.

Des valeurs typiques pour une isolation saine varient de 0,3 % à 0,5 % (ou 3 à 5 × 10^{-3}), mais des seuils plus stricts s’appliquent aux générateurs ( < 0,3 %) ou aux câbles ( < 0,1 %). Au-delà, une maintenance corrective est impérative.

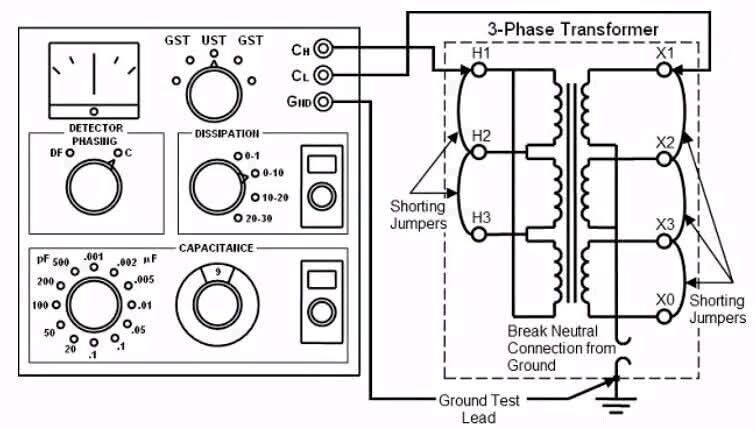

La Figure suivante illustre un diagramme de connexion typique pour un test de capacitance et de facteur de dissipation sur un transformateur triphasé. Ce schéma montre un analyseur multifonctionnel connecté aux enroulements haute tension (H1, H2, H3), basse tension (X1, X2, X3), et au neutre de fuite (Break Neutral). Des cavaliers de court-circuit (Shorting Jumpers) relient les enroulements secondaires pour simuler une charge, tandis que des détecteurs de phase (DF, OC) et des mètres (GST pour tension de garde, UST pour tension sous test) mesurent les paramètres. Le sol (Ground Test Lead) assure une référence sûre. Ces configurations, souvent utilisées avec des appareils portables comme le Doble M4100, minimisent les interférences et maximisent la précision.

Enfin, un guide pratique simplifié résume le principe de travail : déconnecter l’équipement, attacher l’ensemble de test aux traversées (bushings) et aux bornes de terre, appliquer progressivement la tension, enregistrer les valeurs à divers niveaux, et comparer avec les limites standard. Il inclut un tableau d’interprétation clair :

• tan δ > 1 % : Dangereux – Nécessite une correction immédiate.
• 0,5 % à 1 % : Questionnable – Surveillance accrue.
• < 0,5 % : Bon – Aucune action requise.

Ce guide, inspiré de normes comme IEC 60270, met l’accent sur une approche pas-à-pas pour éviter les erreurs humaines.

Les Méthodes de Réalisation : Variantes et Optimisations

La flexibilité du test Tan Delta réside dans ses modes d’exécution, adaptés à l’équipement et aux contraintes de terrain. Deux approches dominent :

1. Tension Variable à Fréquence Fixe : Tension croissante (ex. : 1 kV, 5 kV, 10 kV) à 50/60 Hz fixe. Idéal pour détecter les décharges partielles, qui se manifestent par un « tip-up » (hausse abrupte de tan δ au-delà d’un seuil). Objectif : Identifier les faiblesses structurelles sous contrainte, comme dans les traversées de transformateurs.
2. Fréquence Variable à Tension Fixe : Tension constante (ex. : 5 kV) avec balayage fréquentiel (0,01 Hz à 1 kHz). Utile pour les diagnostics de vieillissement, car les pertes interfaciales (polarisation) diminuent à basses fréquences. Efficace pour les gros transformateurs où les courants de charge masquent les anomalies à 50 Hz.

Des méthodes hybrides, comme le test en pont de Maxwell ou avec des analyseurs automatisés (ex. : Omicron CPC 100), intègrent capacitance (C) et tan δ pour une évaluation complète. La Figure 4 montre un schéma simplifié : un générateur de test applique U, mesurant Ir et Ic via un pont RC équivalent, avec tan δ = Ir / Ic affiché en temps réel.

Ces variantes, combinées à des logiciels de traçage (courbes tan δ vs. U ou f), permettent une analyse nuancée, essentielle pour les environnements hostiles (humidité, poussière).

Applications : Une Polyvalence qui Dépassent les Transformateurs

Loin d’être confiné aux transformateurs de puissance – où il surveille l’huile, les enroulements et les traversées – le test Tan Delta s’étend à tout équipement isolant critique :

• Câbles : Détection de dégradations dans les lignes HVDC ou XLPE, via tests in-situ pour éviter les fouilles coûteuses.
• Traversées (Bushings) : Évaluation des connexions HT, où tan δ > 0,5 % signale une contamination.
• Isolants Généraux : Dans les disjoncteurs SF6 ou les époxydes.
• Transformateurs : Monitoring prédictif des enroulements et de l’huile.
• Générateurs : Diagnostic des stators, avec seuils < 0,3 % pour la Classe F.
• Condensateurs : Vérification de la pureté, tan δ < 0,1 %.
• Parafoudres : Contrôle des varistances ZnO contre les surtensions.

Dans les programmes de maintenance prédictive (CBM), il réduit les arrêts imprévus de 30-50 %, des centrales thermiques aux réseaux intelligents.

Limites, Interprétations et Perspectives d’Avenir

Malgré ses atouts, le test Tan Delta n’est pas exempt de limites :

• Sensibilité aux interférences : Champs électromagnétiques ou températures extrêmes biaisent les mesures ; une calibration in-situ est cruciale.
• Interprétation contextuelle : Les valeurs absolues varient avec l’humidité (hausse de 10-20 % par 10 % d’humidité relative) ; croiser avec IR (résistance d’isolation) ou PD (décharges partielles) est recommandé.
• Non-destructif mais invasif : Nécessite un débranchement, limitant son usage en ligne (bien que des versions en temps réel émergent).

Les normes IEC 60076 et IEEE C57.152 guident l’interprétation, avec des historiques pour détecter les tendances (ex. : hausse > 20 % en un an = alerte).

Conclusion : Un Pilier Indispensable pour la Résilience Électrique

Le test Tan Delta, par son principe élégant – modéliser l’isolant comme un condensateur imparfait via tan δ = Ir / Id – offre un diagnostic préventif inégalé. Des diagrammes de phase aux guides mobiles, ses illustrations visuelles (comme celles présentées) facilitent sa compréhension et son application. Au-delà des transformateurs, il protège l’ensemble des actifs électriques, anticipant pannes et optimisant coûts.

Pour les professionnels, l’adopter n’est pas une option, mais une nécessité dans un monde où l’énergie fiable est vitale. Intégrez-le à votre routine : mesurez, analysez, et sécurisez l’avenir de vos réseaux ! Si vous êtes ingénieur, testez-le sur site et comparez avec ces schémas pour une maîtrise accrue.
